内燃液压螺栓扳手分为单头螺栓扳手和双头螺栓扳手，今天向您介绍一款液压单头螺栓扳手型号 NLB-700，适用于铁路、地铁和轻轨线路上混凝土导轨枕头螺母的松散工作。本机以汽油发动机为动力，输出轴为单头，单速正逆可调，输出扭矩可自由手调节，并清楚地显示整机操作方便，安全可靠，上下容易上路。

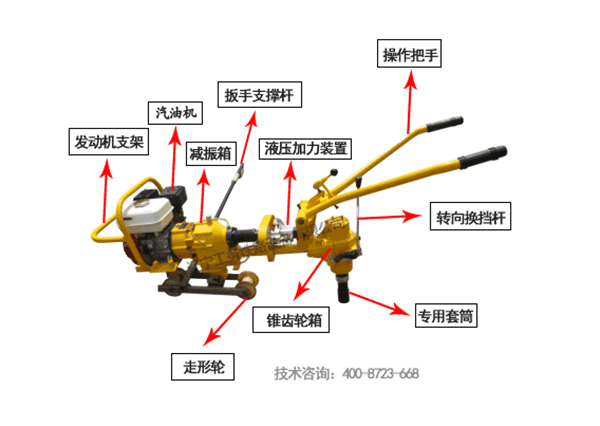

　　Nlb-700型柴油机液压螺栓扳手如图所示，其组件的结构和功能特点描述如下:

　　1.发动机支架是无缝钢管成型焊接结构，铁路器材具有保护发动机和辅助操作人员在道路上上下下提升机器的功能。

　　2、汽油机由单缸四冲程空冷式 额定工作转速3800r/min，额定输出功率4.8kw。

　　3.变速箱由高强度铸造铝合金壳体、聚合物密封胶、内置三级圆柱齿轮减速机构和金属锥形摩擦离合器组成，采用循环润滑油润滑，离合器组合通过低压手柄润滑。

　　4、液压起重装置采用高强度铝合金制造，通过控制液压压力调节并显示输出扭矩的大小，铁路器材还具有润滑油泵的功能。

　　5.操作手柄的无缝钢管形成焊接结构。压下操作手柄可以使套筒与轨枕扣件螺母对齐，同时结合减速机内的锥形摩擦离合器来拧紧或松开螺母。也可以在道路上上下下和举升机器时使用。

　　6.伞齿轮箱由高强度铸造铝合金制成，主动伞齿轮和与主动伞齿轮啮合的离合器具有相同齿数和固定端的从动伞齿轮对组成。两个从动锥齿轮被镂空到输出轴，铁路器材齿轮离合器的滑动端可以滑动到输出轴上的两个从动锥齿轮之间，齿轮离合器的滑动端通过操纵转向换档杆连接到两个从动锥齿轮的滑动端和锥齿轮箱的齿轮离合器的滑动端，用于调整输出轴的旋转方向。向上拉，输出轴旋转(拧紧螺母) ，向下拉，输出轴旋转(松开螺母)。

　　8.专用套筒适用于M24六角螺母，可快速安装。还有适用于M22、M27、M30的六角螺母规格(必须另购)。

　　9.走形轮由带滚动发展轴承的绝缘滚轮和单轨车架结构组成，可在进行钢轨上支撑通过本机行走。

　　扳手支撑杆(绝缘体)用于在弯曲或其他身体不稳定的情况下支撑身体。
